Modèle d’origine équipant certains de nos quads électriques 36V 800W
ainsi que Dirt Bike eco 800

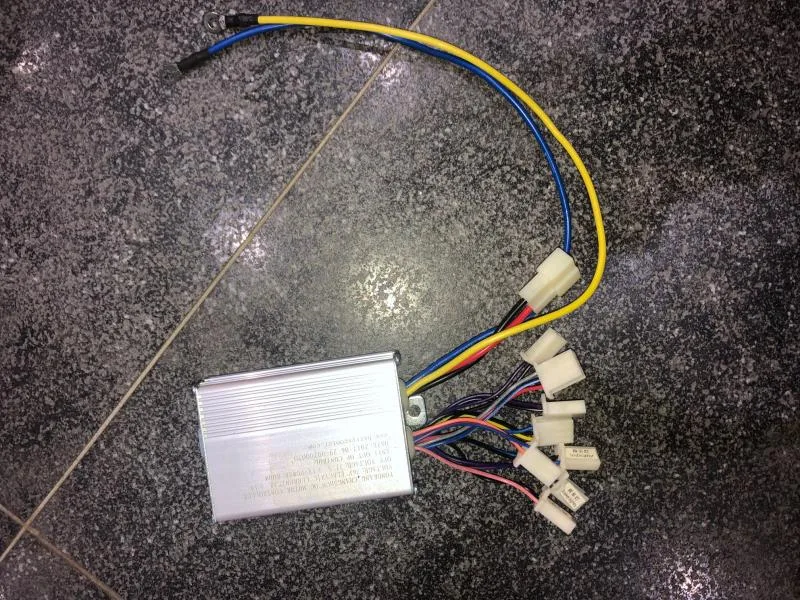

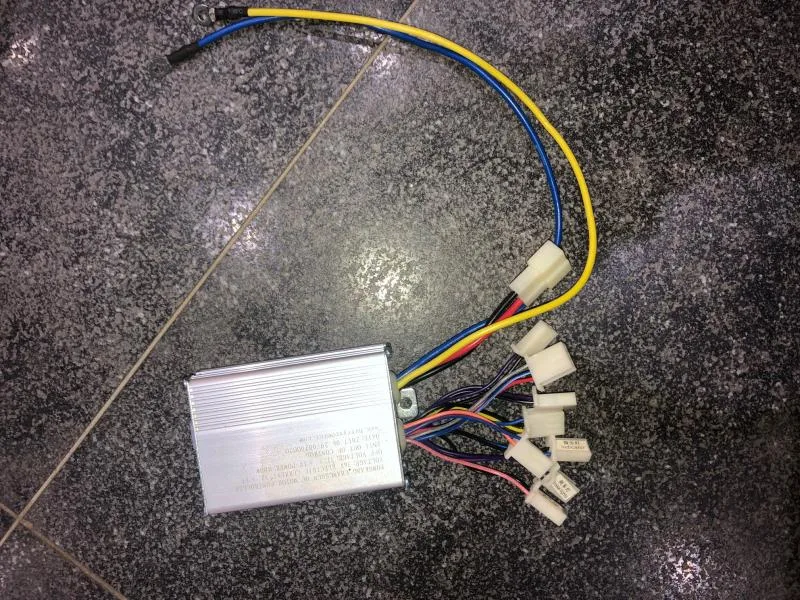

Controleur 36V 800W
Parfaitement compatible avec tous les engins à motorisation électrique 36V 800W tels que trottinettes (AERO 800), motos, etc…
Nous consulter en cas de doutes.
Alimentation batteries,
Alimentation moteur
contact ON/OFF,
coupe-circuits freins (1 connecteur)
prise de charge batteries,
poignée accélérateur 3 fils (utilisable avec poignée 4 fils – nous consulter)
sorties 36V (1 connecteur),
Sortie feu stop
3 fils pour installation bridage 3 positions (pour barillet)
(Possibilité enclenchement manuel du bridage sans barillet (nous consulter)
Modèle Yiyun Tech YK31C 36-800
Conseils du pro :
1- Avant le branchement de la prise de charge sur le variateur , vérifier impérativement que le fil noir de la prise de charge soit relié au fil noir du porte clip du variateur.
Dans le cas contraire, il faut sortir les languettes du porte clip de la prise de charge et les intervertir.
2- Si vous avez une poignée 4 fils, branchez le fil de votre poignée originellement reliée au jaune du connecteur 4 fils de votre ancien variateur, et branchez-le sur le rouge de la “sortie 36V” de ce variateur.
3- Si vous n’avez pas d’appareil à clé pour le bridage, vous pouvez réaliser ce bridage manuellement.
Si aucun des 3 fils ne sont en contact : Vitesse libre
En reliant le noir soit au gris, soit au marron, vous obtenez respectivement les 2 niveaux de bridage.

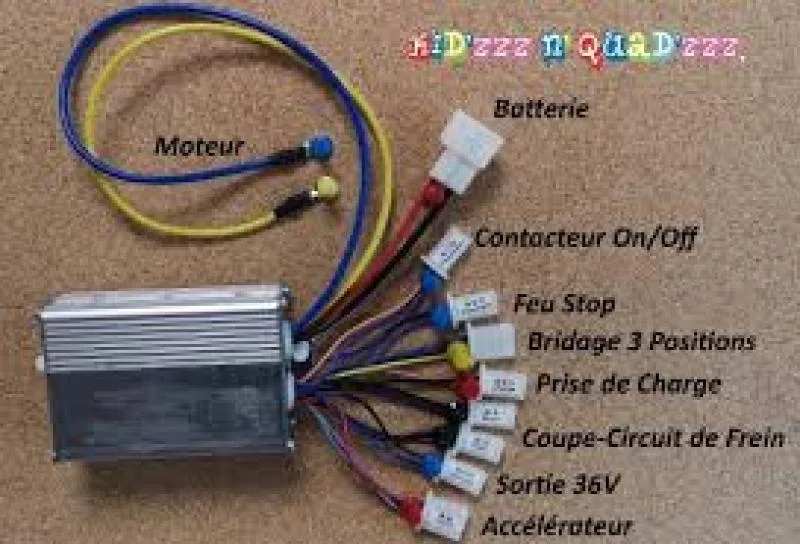

Listes des connectiques – variateur/contrôleur 36V 800W générique – Cobra YongKang HarryScooter
Câbles grosse section :
Bleu + / Jaune – cosses à œillet : sortie moteur /inverseur
Rouge + / Noir – connecteur blanc : arrivée batterie
– Câbles petite section :
– Connecteurs 2 positions :
Noir – /Bleu liseré Rouge + : Sortie 36V “Indicator”
Noir – / Violet signal de frein : Coupe circuit frein, “Brake” x2
Orange / Bleu liseré Rouge : Contacteur, “Power Switch”
Violet – / Bleu liseré Rouge + : Feu stop, “Brake Light”
Noir – / Rose + : Prise de charge, “Charge”
– Connecteurs 3 positions :
Rouge + / Bleu – / Gris effet hall : accélérateur, “Throttle”
Bleu / Noir / Jaune : Clés de bridage 3 positions
———————–
Les éléments minimums au fonctionnement sont :
– barillet ou bouton de contact
– batteries
– moteur
– poignée ou pédale d’accélération
Veillez à bien vérifier les composants que vous connectez sur le variateur/contrôleur.
En cas d’erreur vous êtes susceptible de le détériorer et de le rendre inopérant.
Les variateurs/contrôleurs ne sont ni repris ni échangés
